Z Purlin Hazırlayan Maşın

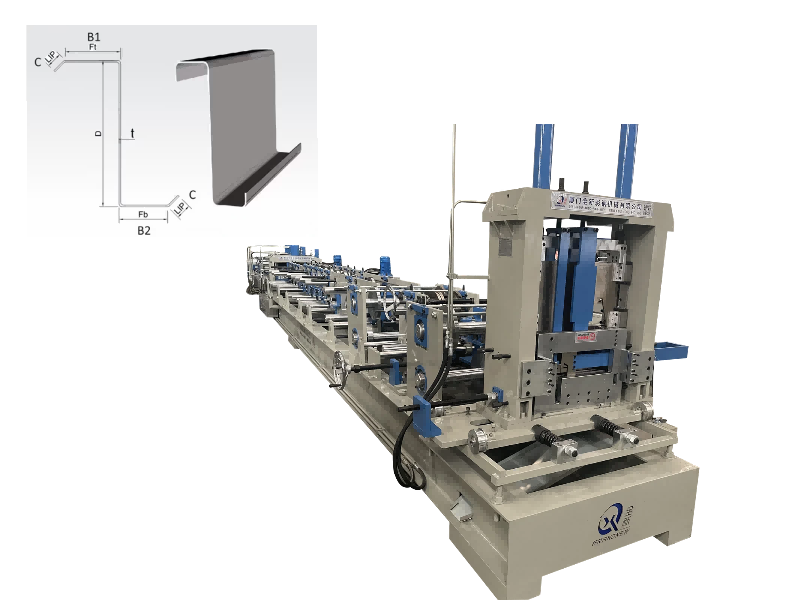

Z purlin rulon formalaşdıran maşın

Beenew Machinery Çində Z tipli purlin rulon formalaşdırma maşınlarının ən erkən istehsalçılarından biridir və standart eni 75/100/125/150/200 mm və xüsusi ölçülərdə Z tipli purlinlər üçün tam həllər təmin edə bilər.

Bu formalaşdırma maşını Z tipli purlinlər istehsal edə bilər və C tipli purlinlərə də uyğundur. İstehsal olunan polad purlinlər soyuq əyilmə ilə isti yayılmış polad təbəqədən hazırlanır, yüngüldür və dam örtüyünün xüsusiyyətlərinə uyğundur. Onlar böyük və orta ölçülü binaların dam örtüyü və divar dəstəyində geniş istifadə olunur və polad konstruksiyalı binalar üçün əsas komponent istehsal avadanlığıdır.

Z tipli purlinlər: Z şəkilli en kəsiyi, nazik divarları, yüngül çəkisi, mükəmməl kəsişmə performansı və yüksək möhkəmliyi ilə yalnız dam örtüyü üçün deyil, həm də divar konstruksiya dəstəyi və döşəmə şüaları üçün istifadə edilə bilər və polad konstruksiya binalarında çox istifadə olunan purlin növüdür.

Maşın Xüsusiyyətləri

Rolikləri/şimləri dəyişdirmədən müxtəlif ölçülü purlinlər istehsal edir; bir dəqiqə ərzində 60-250 mm ölçülər arasında sürətli keçid, bu diapazonda ölçü məhdudiyyəti olmadan, xammala qənaət.

Əvvəlcədən kəsmə sistemi ilə təchiz olunmuşdur (isteğe bağlı post-kəsmə ilə); müxtəlif ölçülü alətləri dəyişdirməyə ehtiyac yoxdur; zımbalar purlin şəbəkəsində və flanşlarda istənilən mövqedə edilə bilər; kabartma və loqo oymağı dəstəkləyir.

Sadə əməliyyat və aşağı təmir xərcləri; hərtərəfli təhlükəsizliyin qorunması üçün qoruyucu örtük, fövqəladə açar və səhvlərin qarşısının alınması proqramı ilə təchiz edilmişdir.

Emal uzunluğu tolerantlığı ±0,5 mm; Q235 məhsuldarlığa malik xammallara uyğundur; sabit hazır məhsul keyfiyyəti.

Texniki Parametrlər

Əsas parametrlər: Veb emal eni 100-600 mm, flanş 10 mm, yoxlama qalınlığı 0,5 mm; 1,5-3 mm rəngli metal təbəqənin (PPGI) və sinklənmiş təbəqənin (GI) emalı; istehsal sürəti təxminən 15 m/dəq.

Maşın komponentləri

Açma maşını: Maksimum eni 600mm, maksimum yükü 5000kg, passiv/hidravlik iş rejimləri.

Soyuq əyilmə formalaşdıran əsas qurğu: 11-15 rulon stansiyaları, rulonlar GCR15 xrom örtüklü poladdır (HRC58-62°), əsas mil 18,5 kVt Şanxay elektrik mühərriki ilə idarə olunan 80 mm möhkəm 45 # poladdır.

Kəsmə və zımbalama qurğusu: Kesicilər/plastiklər Cr12 ilə işlənmiş poladdır (HRC58-62°), 5.5KW hidravlik stansiya mühərriki, ixtisaslı sütun tipli kəsmə istifadə edərək.

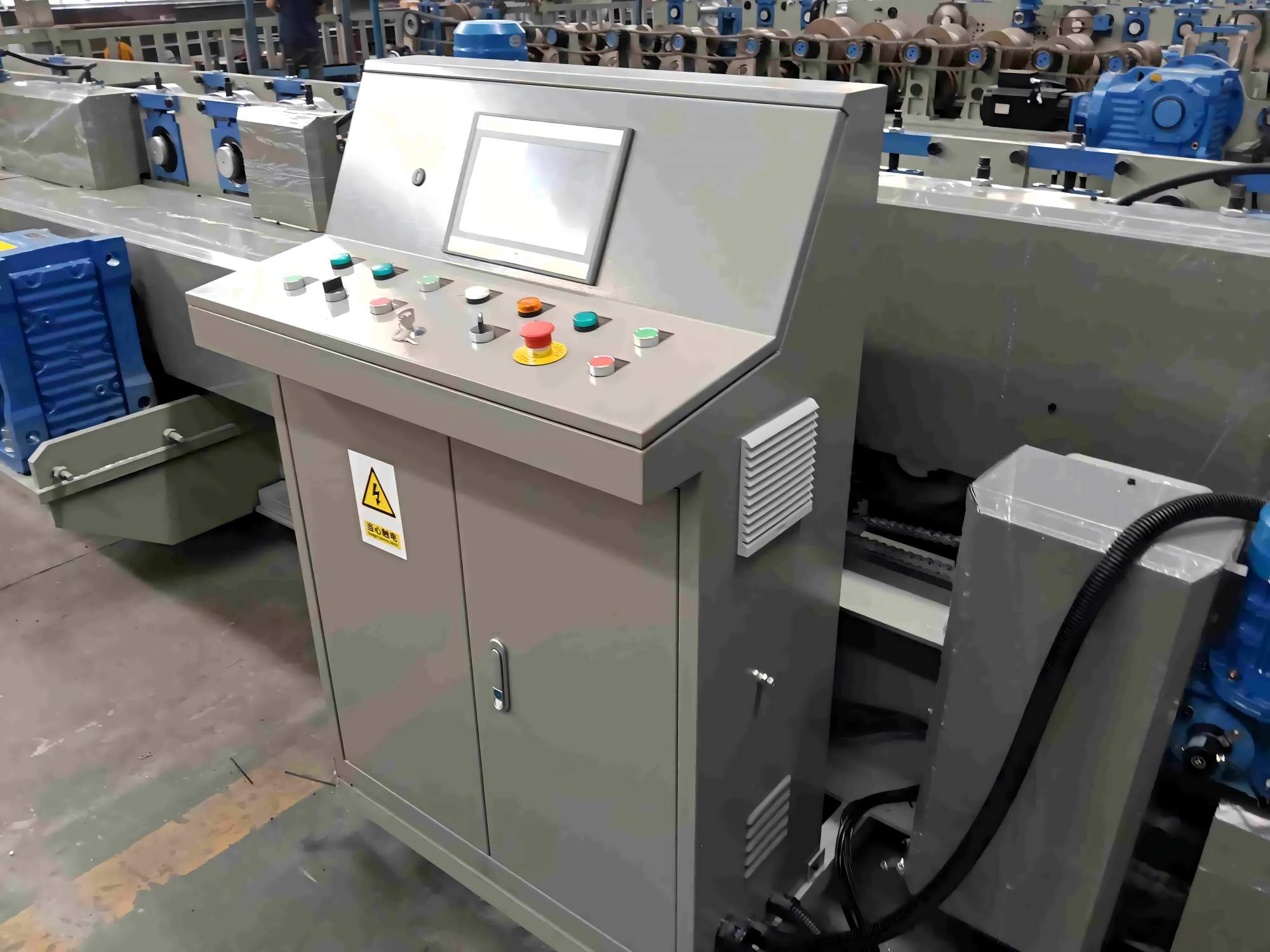

PLC idarəetmə şkafı: Delta PLC + Omron kodlayıcı, sensor ekran işləməsi, uzunluq xətası ±2 mm, Çin və İngilis dilini dəstəkləyir, 380V/50HZ üç fazalı (özəlləşdirilə bilər).

Hidravlik nasos stansiyası: 46# hidravlik yağ, Huade elektromaqnit klapanları, 5.5kw motor, fan soyutma.

İstehsal dəstəyi platforması: Elektriklə təchiz olunmayan tip, uzunluq 2m.

İstehsal prosesinin axını

Açar maşın → Formalama mandrel → Hidravlik sistem → Avtomatik idarəetmə sistemi → Addım-addım formalaşdırma mexanizmi → Avtomatik kəsmə mexanizmi → Hazır məhsulun qəbulu masası. Əsas proseslərə hidravlik zımbalama və hidravlik kəsmə daxildir.

Z Tipi və C Tipi Purlins Arasındakı Fərqlər

Hər ikisi polad konstruksiyadır, lakin onların əsas fərqləri yeddi aspektdə olur. Z tipli pərçimlər, böyük diapazonlu, yüksək yamaclı dam örtüklərində daha sərfəlidir:

C tipli purlinlər 90 ° açıya malikdir və divarları və döşəmə şüalarını qurmaq üçün istifadə olunur; Z tipli pərdələr <90° açıya malikdir, daha çox çeviklik təklif edir və yüksək yamaclı damlar üçün uyğun olan dam və divar dəstəyi üçün istifadə olunur.

Z tipli purlinlər davamlı olaraq üst-üstə düşə bilər, böyük diapazonlu metal binalar üçün uyğundur, C tipli purlinlər isə üst-üstə düşə bilməz.

Z tipli purlinlər daha yüksək gücə malikdir və ağır strukturları dəstəkləyə bilər, kənd təsərrüfatı və sənaye binaları üçün uyğundur, lakin daha yüksək quraşdırma tələblərinə malikdir; C tipli purlinlər bir qədər aşağı gücə malikdir, lakin quraşdırmaq daha asandır.

Damın yamacı nə qədər böyükdürsə, Z tipli purlinlərin şaquli əyilmə bölməsinin modulundan istifadə dərəcəsi bir o qədər yüksəkdir, C tipli purlinlərdə isə bu xüsusiyyət yoxdur.

Köməkçi Xidmətlər

1997-ci ildə qurulan və baş ofisi Fujian ştatının Xiamen şəhərində yerləşən Beenew Machinery müxtəlif rulon formalaşdırma maşınlarının xüsusi istehsalında ixtisaslaşmışdır. Məhsullarımız IAF/SGS/CE sertifikatlarına malikdir və biz 80-dən çox ölkə ilə əməkdaşlıq edirik. 2000-dən çox müştəri zavodumuzu ziyarət etdi. Avadanlıqlara 20 ildən artıq zəmanət verilir.

Satışdan sonrakı xidmət

Bütün maşına bir illik zəmanət, 24 ay pulsuz təmir və ömür boyu texniki dəstək. Təmir olunmayan hissələr zəmanət müddəti ərzində pulsuz dəyişdiriləcək (göndərmə xərclərini müştəri öz üzərinə götürür).

Depozit alındıqdan sonra 35 gün ərzində çatdırılma. Xüsusi avadanlıq mövcuddur.

Fabrikimizə gələn müştərilər avadanlığın quraşdırılması, istismarı və texniki heyətlə bağlı üzbəüz təlim ala bilərlər.

Biz qablaşdırma, möhkəmləndirmə, sterilizasiya və yükləmə də daxil olmaqla tam çeşidli logistika xidmətləri təqdim edərək qlobal göndərmə ilə məşğul oluruq.

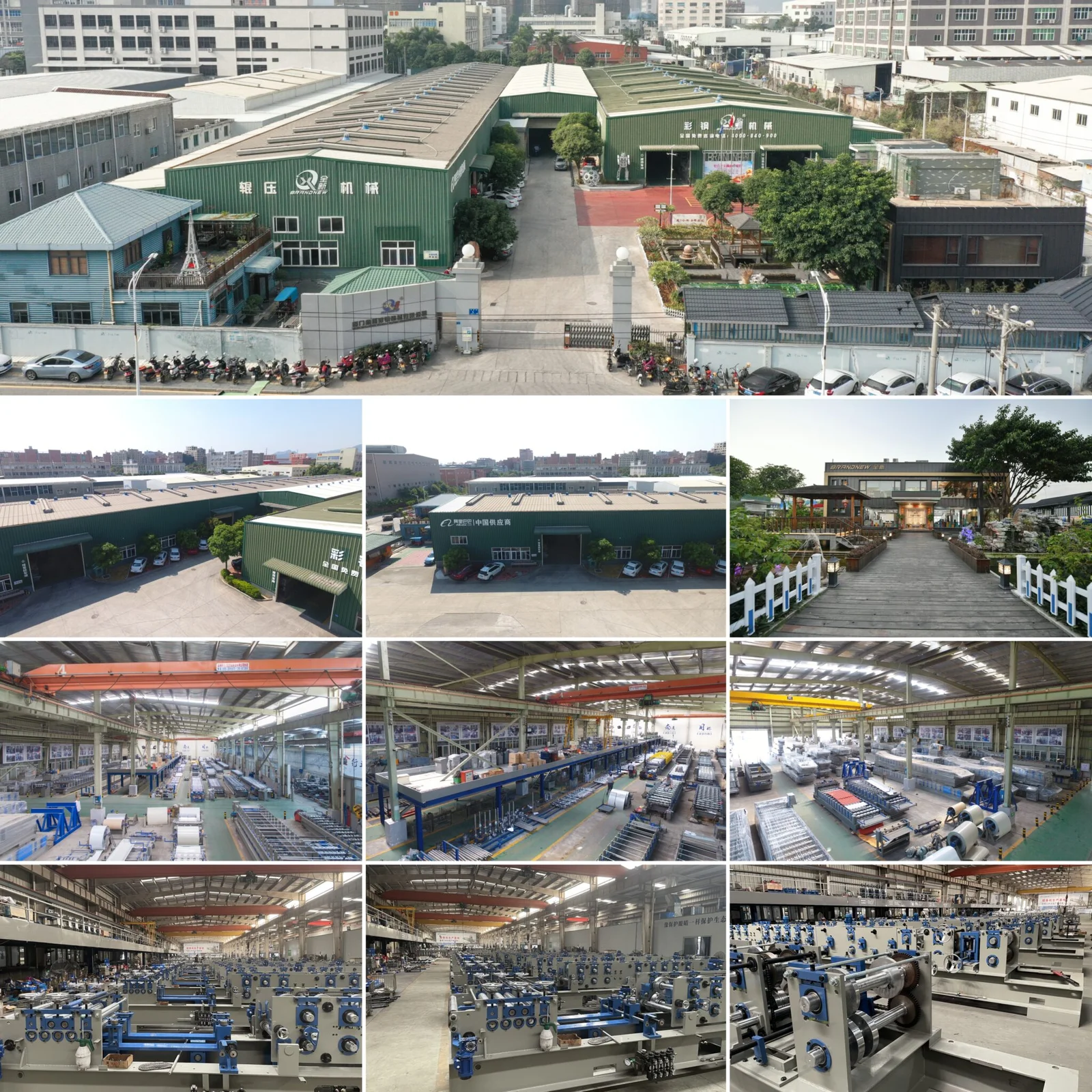

Benew zavodu
