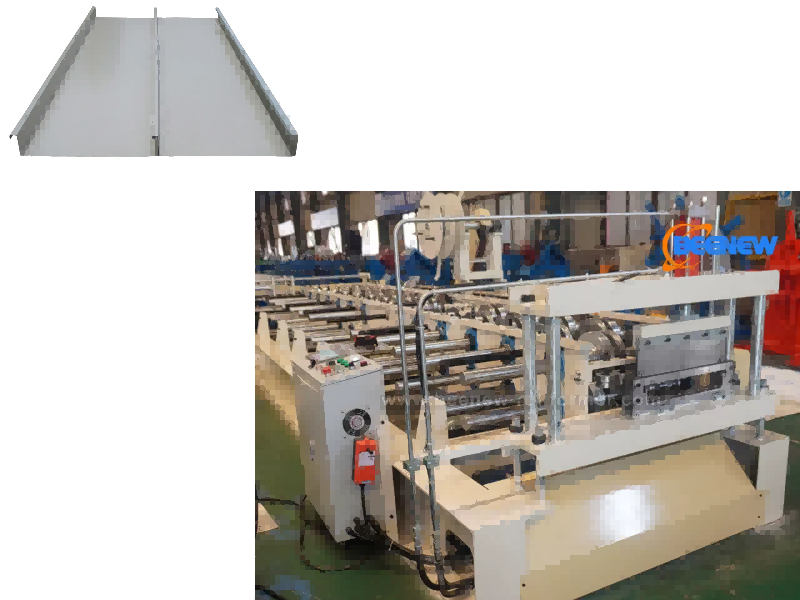

Daimi Dikiş Formalaşdıran Maşın

Bu dam örtüyü maşını metal dam örtüyünün emalı üçün xüsusi olaraq hazırlanmış soyuq rulon formalaşdırma maşınıdır. O, ilk növbədə YX65 seriyalı daimi tikişli dam örtüklərini istehsal edir və eyni zamanda əsas qəlibi dəyişdirmədən 280/400/500/600 mm-lik dörd effektiv eni istehsal edə bilər. Böyük ictimai binalar (yüksək sürətli dəmir yolu stansiyaları, hava limanları, stadionlar və s.) üçün alüminium-maqnezium-manqan və rəngli örtüklü polad dayanıqlı dam örtüklərinin tikintisi üçün uyğundur və metal dam örtüyünün emalı üçün əsas avadanlıqdır.

İstehsal prosesi

Rulonla qidalanma → Açma → Uzunluğa qədər əl ilə əvvəlcədən kəsmə → Qidalanma təlimatı → Soyuq rulon formalaşdırma → Hidravlik kəsmə → Hazır məhsulun toplanması. Bütün proses avtomatlaşdırılıb və cəmi 1-2 operator tələb olunur.

Parametrlər

1. Panelin Növü və Ölçüləri

Dam paneli qabırğasının hündürlüyü: 65 mm (YX65 seriyası əsas identifikatoru)

Effektiv istehsal eni: 300/400/500/600mm

Xammal yeminin eni: Təxminən 472/575/675/775 mm

2. Uyğun xammallar

Material: Rənglə örtülmüş polad təbəqə (PPGI), sinklənmiş təbəqə, alüminium-maqnezium-manqan təbəqəsi

Qalınlıq: Polad təbəqə 0,35-0,8 mm, alüminium təbəqə 0,4-1,2 mm

Məhsuldarlıq: 235-350MPa

3. Performansın formalaşması

Keçidlərin formalaşdırılması: 14 keçid

Formalaşdırma sürəti: 8-20m/dəq

Gərginlik: 380V/50Hz/3-faza

4. Avadanlığın Spesifikasiyası

Ümumi maşın ölçüləri: Təxminən 5800*1600*1500mm (20GP konteyner daşınması üçün uyğundur)

Maşının ümumi çəkisi: 5,5-7 ton

Motor Gücü: Əsas mühərrik 7,5 kVt + hidravlik mühərrik 2,2 kVt (ikili motor konfiqurasiyası)

Struktur və Konfiqurasiya: Avadanlıq tam PLC avtomatlaşdırılmış idarəetməsi ilə 7 əsas komponentdən ibarət inteqrasiya olunmuş istehsal xəttidir:

1. Açar: Manual tip, maksimum yükləmə qabiliyyəti 3-5 ton, rulonun daxili diametri 508±30mm üçün uyğundur;

2. Əvvəlcədən kəsmə maşını: PLC ilə əlaqəli, material tullantılarını azaltmaq üçün xammalın uzunluğunu əvvəlcədən hesablaya bilər;

3. Əsas formalaşdırma maşını: Maşının gövdəsi H450 poladdan qaynaqlanır, rulonlar xrom örtüklü güzgü örtüklü 40Cr poladdır, mil diametri 75-80 mm, dişli/dişli dişli ötürücü;

4. Hidravlik kəsmə maşını: kəsici bıçaq materialı Cr12Mov (istilik müalicəsi HRC58-62), kəsmə müddəti 1 milyon dəfədən çox, kəsmə dəqiqliyinə maşın dayandıqda belə zəmanət verilir;

5. PLC idarəetmə sistemi: Sensorlu ekranla tam avtomatik kəsmə və hesablama əldə etmək üçün istehsal partiyasını, uzunluğu və miqdarını daxil edə bilər;

6. Boşaltma rəfi: Hazır məhsulun rahat daşınması üçün 3 dəst elektriklə təchiz olunmayan diyircəkli rəflər;

7. Daxil olan alətlər: damın yerində quraşdırılması üçün uyğun olan 1-2 dəst əl tikişi sıxacları və elektrik tikişi sıxma maşını.

Biznes və Satış Sonrası Məlumat

1. Çatdırılma müddəti: Təxminən 45 iş günü;

2. Minimum Sifariş Miqdarı: 1 ədəd;

3. Ödəniş metodu: TT/L/C;

4. Göndərmə Limanı: Xiamen Limanı, Çin;

5. Satışdan sonrakı Zəmanət: 1 illik zəmanət (əsas komponentlər üçün 2 ilə qədər uzadıla bilər), 24 saat texniki dəstək, xaricdə mühəndisin yerində xidməti mövcuddur;

6. Sertifikatlar: CE/ISO/SGS və digər beynəlxalq standartlara uyğundur.

Tətbiqlər

Daimi tikiş profilləri adətən yaşayış və ticarət binaları üçün istifadə olunur. Onlar həm dam örtüyünün quraşdırılmasında, həm də divar örtüyündə istifadə olunur. Sadə və səxavətli, gözəl və möhkəm. Qövs bükmə maşınları və əyilmə maşınları ilə birlikdə istifadə olunur, müxtəlif formaları qarşılamaq üçün istifadə edilə bilər.
