Purlin Roll Former

Damları və divarları dəstəkləmək üçün vacib bir tikinti çərçivəsi olaraq, purlins yüngül çəki və davamlıdır. Qabaqcıl purlin rulonu tez-tez avtomatlaşdırılmış ölçü tənzimləmələri, materialların qidalanması və zımbalama imkanları kimi xüsusiyyətləri özündə cəmləşdirir, onların çox yönlüliyini və məhsuldarlığını artırır.

Sorğu göndərin

Məhsul təsviri

Məhsul parametri

Maddə	Parametrlər
Material Qalınlığı	1,5-2,0 mm
Qidalanma eni	125-422 mm
Sürücülük Motoru	11kv
Hidravlik Stansiya Gücü	5,5 kVt
Rolik materialı	45# polad, istiliklə işlənmiş, sərt xrom örtüklü
Mil diametri	70/55 mm
Formalaşdırma stansiyası	13 stansiya

Məhsul şəkli

Omega Roll Forming Machine

Xüsusiyyətlər

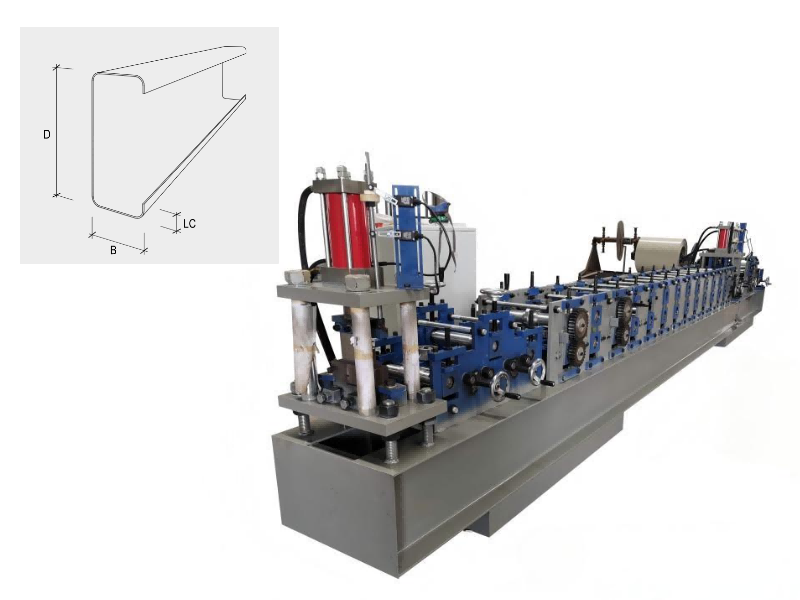

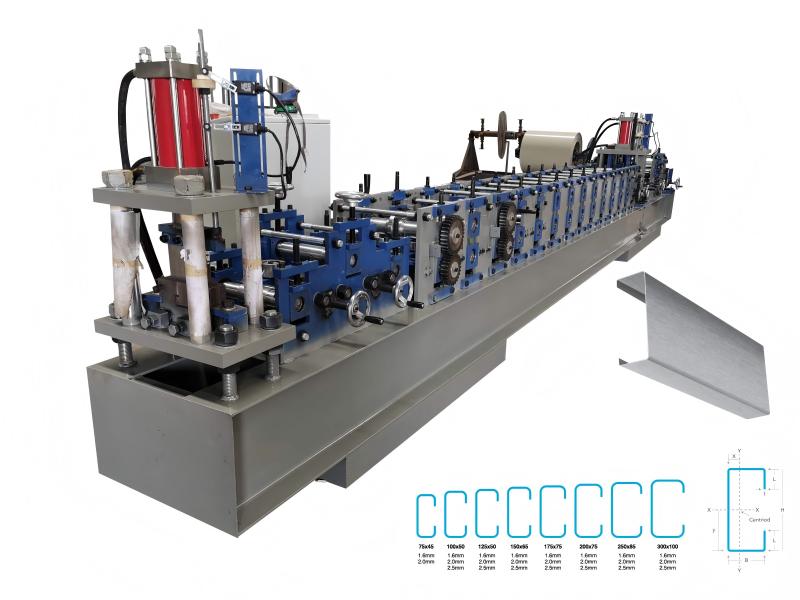

Purlin maşını materialı C, Z və ya U formaları kimi tələb olunan purlin profillərinə çevirə bilər. Bu texnologiya istehsalda yüksək dəqiqliyi, səmərəliliyi və ardıcıllığı təmin edir. Yuxarıda göstərilən xüsusiyyətləri təmin edən yüksək texnologiyalı və həmçinin yüksək avtomatlaşdırma ilə Beenew rulon forması. Sadəcə tələb etdiyiniz purlinlərin sayını və uzunluğunu daxil edin. PLC idarəetmə sistemi daha sonra maşını avtomatik işə sala bilər.

Təfərrüatlar

Bütün purlin hazırlayan maşın istiqamətləndirici və hamarlayıcı cihazdan, əvvəlcədən kəsmə və zımbalama qurğusundan, əsas yayma dəyirmanından, post qayçıdan və PLC şkafından ibarətdir.

-Yönləndirici və hamarlayıcı qurğu: vərəq daxiletmə qurğusu, hər iki tərəfdən tənzimlənən istiqamətləndirici qurğu, hamarlayıcı rulonlar və digər komponentlər. Hamarlama üçün yuxarı üç və aşağı dörd hamarlayıcı silindrlərin strukturunun qəbul edilməsi.

Omega Machine

- Əvvəlcədən kəsmə və zımbalama cihazı:

Quyruqları kəsmək üçün hidravlik ön qayçı; Hidra-zımbalama cihazı kəsərkən dayanmağı tələb edir. Zərbə qəliblərinin sayı müştərinin istehsal tələblərinə uyğun olaraq fərdiləşdirilir

Purlin Making Machine

-əsas prokat dəyirmanı: formalaşdırma üçün 13 stansiya; Bütün şaftlar və rulonlar möhkəm və incə işlənmişdir; Əgər sıxılacaq materialın gücü və qalınlığı xüsusidirsə, rulonların materialı daha yüksək möhkəmliyə və xüsusi emallara malik qəlib poladdan hazırlanacaq.

Purlin Rolling Machine

-sonra kəsmə: Formalaşdırdıqdan sonra kəsmə; Universal kəsmə, üç bıçaqlı quruluş, bıçağın eni və hündürlüyü tənzimlənir; bıçaq materialı CR12MVO;

Purlin Roll Former

-PLC kabineti.

Bütün omeqa rulon formalaşdıran maşın insan-maşın interfeysi ilə PLC tərəfindən idarə olunur. Operator avtomatik olaraq təyin edilmiş proqram (proqramlaşdırıla bilən idarəetmə) vasitəsilə işləyir və operatorun istehsal xəttinə nəzarət etməsini və idarəetmə parametrlərini dəyişdirməsini və avadanlığın işləmə vəziyyətinin, işləmə parametrlərinin və nasazlığın göstəricisinin real vaxt rejimində monitorinqini həyata keçirərək idarəetmə prosesinə nəzarət edir. Hissələrin uzunluğunun rəqəmsal təyini, hissələrin uzunluğu tənzimlənə bilər. Avadanlıqların işləmə vəziyyətinin real vaxt rejimində monitorinqi və nasazlıq göstəricisi.
