Kanal Roll Formalama Maşın

Beenew kanal rulon formalaşdırma maşını tikinti və istehsalat tətbiqlərində geniş istifadə olunan kanal formalı metal profillərin istehsalında istifadə olunan vacib sənaye alətidir.

Sorğu göndərin

Məhsul təsviri

Məhsul parametri

Maddə	Parametrlər
Material Qalınlığı	1,0-2,0 mm
Qidalanma eni	156 mm
Sürücü Motor	5,5 kVt
Hidravlik Stansiya Gücü	3kv
Rolik materialı	45# polad, istiliklə işlənmiş, sərt xrom örtüklü
Mil diametri	65 mm
Maşın Çəkisi	6 ton

Giriş

Kanal rulonu formalaşdıran maşın müştəri tələblərindən asılı olaraq U-formalı, C-şəkilli və ya hər iki UC kanalı yaratmaq üçün dizayn edilə bilər. Bu kanallar əsasən polad konstruksiya binalarında, maşın istehsalında və elektrik avadanlıqlarında konstruktiv dəstək, şüalar, sütunlar və digər sahələrdə istifadə olunur. Onun yaxşı gücü və sərtliyi, yüngülliyi və istifadəsi asanlığı onu bu sahələrdə geniş şəkildə tətbiq etməyə imkan verir.

Vaxta və əmək xərclərinə qənaət etmək üçün kanal yayma maşını tam avtomatikdir. Bu o deməkdir ki, materialın qidalanması, zımbalanması, formalaşdırılmasından kəsilməsinə qədər, PLC sistemi avtomatik idarə edəcək. Siz həddən artıq işçi qüvvəsi və ya mürəkkəb əməliyyatlar sərf etmədən ölçü baxımından dəqiq və estetik cəhətdən xoş olan hazır məhsullar alacaqsınız.

Təfərrüatlar

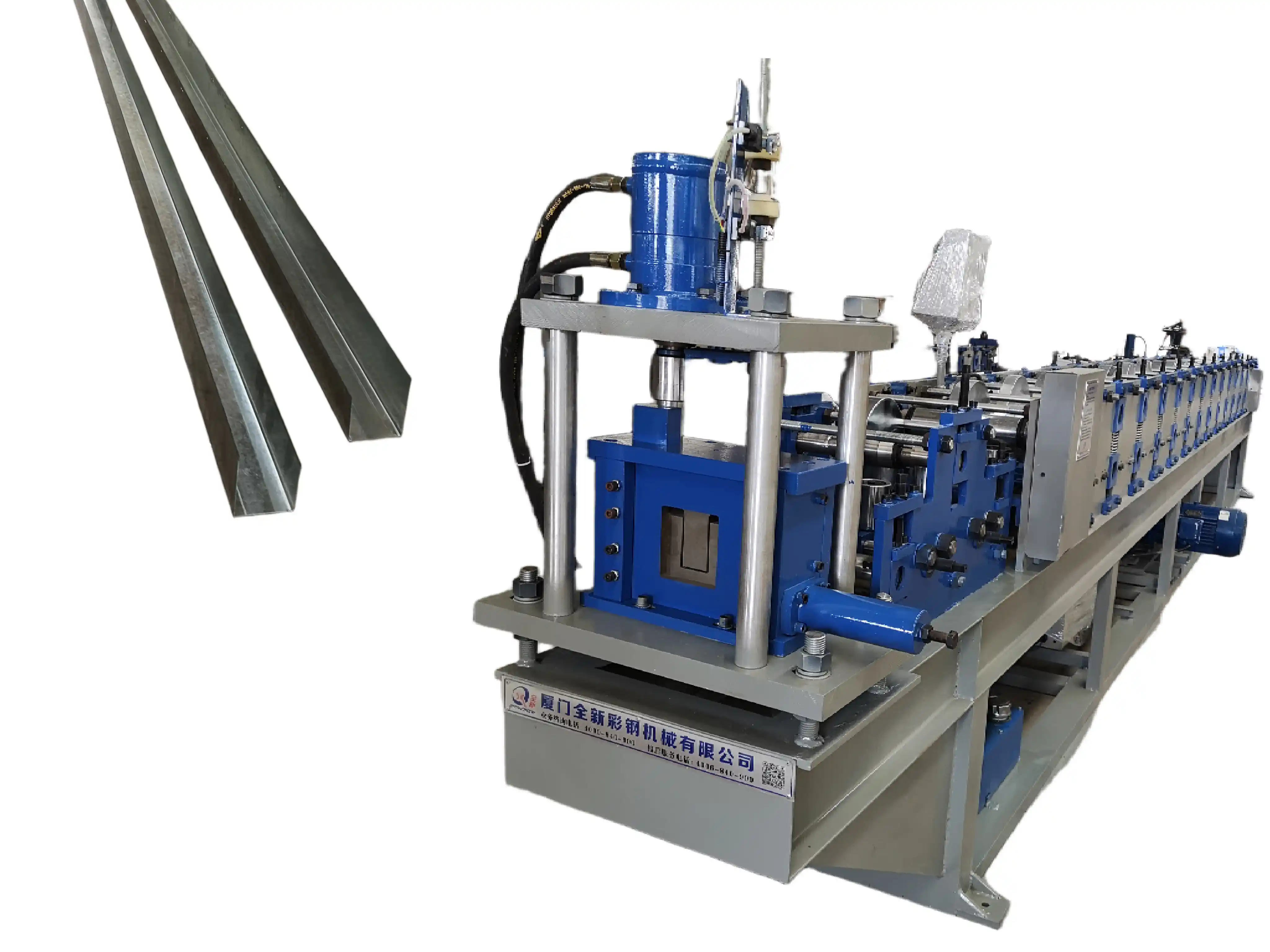

Açıcı, qidalanma cihazı, rulon formalaşdıran əsas maşın, zımbalama, kəsmə və yığma daxil olmaqla bütün kanal yaratma maşını.

1, de-coiler

Seçim üçün əl növü və hidravlik tip. Onun funksiyası, kəsmə, formalaşdırma və ya formalaşdırma kimi sonrakı emal üçün qıvrılmış poladı açmaqdır. De-coiler rulonu rəvan və ardıcıl olaraq fırlatmaqla işləyir, poladın zədələnmə və ya deformasiyaya səbəb olmadan sonrakı mexanizmlərə qidalanmasına imkan verir.

2, Bələdçi və düzəldici cihaz

Kanal hazırlama maşınının hər iki tərəfində təbəqə qidalandırma cihazı və tənzimlənən istiqamətləndirici qurğu, hamarlayıcı rulonlar və digər komponentlər var. O, hamarlama üçün yuxarı iki aşağı üç hamarlayıcı rulonun strukturunu qəbul edir.

3, Roll formalaşdıran dəyirman

Lazım olduqda kanal profilini yaratmaq üçün bir neçə rulondan ibarətdir. Bütün rulonlar incə işlənmiş və sərt xromla örtülmüşdür.

4, Zərbə cihazı

Lazım gələrsə, zımbalama cihazı var. Delik ölçüsü və mövqeyi həm fərdiləşdirilə bilər. Formalaşdırdıqdan sonra zımbalama üçün hidravlik zımbalama qurğusu. Kəsiklərdə açılışların qarşısını almaq üçün kəsmək üçün dayandırın.

5, Yığma

Hər bir kanal rulonu formalaşdıran maşın üçün bir sıra rəflər təchiz ediləcəkdir. Müştəri tələb etdiyi kimi, avtomatik yığınlayıcı da mövcuddur.
