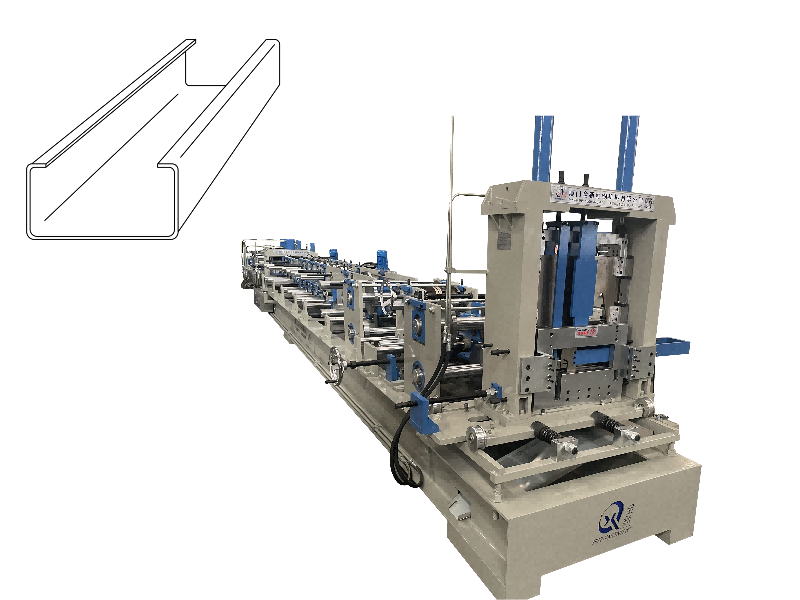

C Purlin Formalaşdıran Maşın

Maşın Xüsusiyyətləri və Üstünlükləri

Bu, 18-25 m/dəq formalaşma sürəti ilə, həm yüngül, həm də ağır yük tətbiqləri üçün uyğun olan tam avtomatik davamlı rulon formalaşdırma maşınıdır.

Birdən çox profil spesifikasiyası yaratmaq üçün avtomatik profil dəyişdirmə sistemindən istifadə edir və çevik əməliyyat üçün onlayn çevik zımbalama sistemini birləşdirir.

Kəsmə öncəsi/kəsmə sonrası isteğe bağlı proseslər: Əvvəlcədən kəsmə çox spesifikasiyalı istehsal üçün mövcuddur, alətin dəyişdirilməsi xərclərinə və vaxta qənaət edir; post-kəsmə daha az spesifikasiyalar üçün mövcuddur, profil keyfiyyətini əhəmiyyətli dərəcədə yaxşılaşdırır.

CE sertifikatına malikdir, Avropa keyfiyyət standartlarına cavab verir və çoxsaylı patentlərə malikdir; məşhur modellər sürətli çatdırılma üçün stokdadır.

Sənaye səviyyəli kompüter hərəkətinə nəzarət sistemi və ağıllı rəqəmsal əməliyyat interfeysi ilə təchiz edilmiş bu maşın istifadəçi dostu dizayn, sadə əməliyyat, sabit performans, etibarlı keyfiyyət, estetik baxımdan xoş və qənaətcil dizayna malikdir.

Xammal

Material: Soyuq yayılmış/isti yayılmış polad, sinklənmiş polad

Qalınlıq: 1.0-3.0mm

Məhsuldarlıq: 235-350MPa

Genişlik: Profil tələblərinə uyğun olaraq fərdiləşdirilir

Parametrlər

Açar: 5T

Qidalanma masası

Düzləşdirici cihaz

Zərbə cihazı: Profil tələblərinə uyğun olaraq fərdiləşdirilmişdir

Formalaşdırma sürəti: 18-25m/dəq

Təhlükəsizlik örtüyü: Könüllü

Post-Kəsmə Cihazı

Çıxış Sistemi:

Manual Support/Avtomatic Stacker (Opsiyonel); Yığma İstiqaməti: Yanal/Şaquli (İstəyə görə)

Hidravlik sistem zımbalama və kəsmə sonrası sistemləri enerji ilə təmin edir

Elektrik Nəzarət Sistemi: Mitsubishi/Siemens/AMS (Opsiyonel/Lazım olduqda fərdiləşdirilir)

Spesifikasiyalar

Formalaşdırma maşını fərdi fərdiləşdirməni dəstəkləyən tamamilə yeni A dərəcəli keyfiyyətli maşındır. Əsas spesifikasiyalar sabitdir:

Operatorların sayı: 1-2 nəfər

Enerji təchizatı: 220V/380V/415V/460V, 50/60Hz, 3-faza (lazım olduqda fərdiləşdirilir)

Avadanlığın Çəki: Təxminən 12 ton Xarici Ölçülər: Təxminən 25 × 2,5 × 1,8 m (Uzunluk × En × Hündürlük)

Konteyner Yükləmə Tələbləri: Tipik olaraq 40 futluq bir konteyner tələb olunur

Rəng: Standart mavi/boz (istək əsasında fərdiləşdirilə bilər)

Mənşə: Xiamen, Çin

Qablaşdırma: Standart ixrac qoruyucu qablaşdırma

Formalanmış Forma: Profil cizgilərinə və müştəri tələblərinə uyğun olaraq hazırlanmışdır

İstehsal prosesinin axını

Avadanlıq kəsmə texnologiyasından asılı olaraq kəsmə qabağı və kəsmədən sonrakı proseslərə bölünür. Yalnız kəsmə addımlarının sırası fərqlənir; bütün digər proseslər eynidir. Hər ikisi avtomatik/passiv açılmağı dəstəkləyir:

Əvvəlcədən Kəsmə Prosesi: Açma maşını → Qidalanma bələdçisi → Düzləşdirmə sistemi → Zımbalama cihazı → Sabit uzunluqlu qabaqcadan kəsmə → Soyuq əyilmə formalaşdırma sistemi → Çıxış (Əl ilə dəstək/Avtomatik yığınlayıcı, isteğe bağlıdır)

Kəsmədən sonrakı proses: Açma maşını → Qidalanma bələdçisi → Düzləşdirmə sistemi → Zımbalama cihazı → Soyuq əyilmə formalaşdırma sistemi → Hidravlik sabit uzunluqlu kəsmə → Çıxış (Əl ilə dəstək/Avtomatik yığma, isteğe bağlıdır)

Formalaşdırılmış Spesifikasiyalar və Bobin Genişliyi

Biz qalınlığı 1,0-3,0 mm arasında dəyişən 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm, 220 mm, 240 mm və 250 mm daxil olmaqla müxtəlif standart C formalı polad formalaşdırma xüsusiyyətləri təklif edirik. Bəzi spesifikasiyalar standart konfiqurasiyalardır, digərləri isə isteğe bağlıdır.

Biz 19mm, 219mm, 253mm, 286mm, 319mm, 353mm, 386mm, 320mm, 453mm və 486mm daxil olmaqla müxtəlif rulon genişliklərinə uyğun gəlirik.

İstehsal xəttinin planı

İstehsal xəttinin ümumi uzunluğu təxminən 25 m-dir. O, sıra ilə açan, qidalandırıcı qurğu, düzəldici cihaz, zımbalama qurğusu, soyuq əyilmə formalaşdırma sistemindən, kəsici cihazdan və hazır məhsulun dəstək platformasından ibarətdir. Hidravlik stansiya və elektrik idarəetmə şkafı ilə təchiz edilmişdir. Hər bir komponentin sabit layout ölçüsü var.

Hazır məhsulların tətbiqi ssenariləri

Hazır C formalı polad polad konstruksiya binalarının purlins və divar şüalarında geniş istifadə olunur və həmçinin yüngül dam örtüyü və dayaqlarına birləşdirilə bilər;

O, həmçinin yüngül sənaye maşınlarının istehsalında sütunlar, tirlər və dayaqlar kimi komponentlərdə istifadə edilə bilər;

C formalı poladın ekoloji cəhətdən təmiz, möhkəm və davamlı, qənaətcil, quraşdırma asanlığı və estetik cəhətdən xoş olması kimi xüsusiyyətlərinə görə əlaqədar polad tikinti materiallarının tətbiq dairəsi genişlənməyə davam edir.

Metal purlin maşınımız isti daldırma polad, Q235 polad, Q345 polad və hətta 550Mpa sərt polad rulon əmələ gətirə bilər, Beenew maşınları alıcının polad materialının emal performansına, tələb olunan sürətə, son purlin dəqiqliyinə və digər xüsusi ehtiyaclara uyğun olaraq polad purlin maşını istehsal edəcəkdir.

Metal C formalı maşınlar üçün üç məşhur kəsmə üslubu var:

Birincisi, universal kəsmə, kəsici bıçaqların vaxtına qənaət etmək üçün yaxşıdır və ölçüsü dəyişdirilə bilən purlin maşınları üçün uyğundur, bir dəst purlin hazırlayan maşın bir çox ölçülü purlinlər istehsal edə bilər, lakin yalnız bir dəst universal kəsici bıçaqlar bütün ehtiyacları ödəyə bilər.

İkincisi, uçan kəsmə, polad C formasını formalaşdıran maşının xətt sürətini yaxşılaşdırmaq üçün yaxşıdır, purlin kəsilməsi zamanı xəttin dayanmasına ehtiyac yoxdur.

Üçüncüsü, Hidravlik dayandırıcı kəsmə, normal dizayn tərzi, daha yaxşı istehsal dəyəri və polad purlin hazırlayan maşınlar üçün sabit performansdır.

Beləliklə, bütün alıcılarımız büdcənizə uyğun dizaynları seçə bilərlər. Sinklənmiş sinklənmiş c purlin formalaşdırma maşınınız haqqında daha peşəkar təklif üçün indi bizimlə əlaqə saxlamağa xoş gəlmisiniz.

Tez-tez verilən suallar

c və z purlin maşını nədir?

Polad purlin maşını qidalanma, deşiklər üçün deşilmə, əyilmə və kəsmə ilə sinklənmiş və ya soyuq haddelenmiş polad zolaqlardan davamlı olaraq C formalı polad kanallar istehsal edən avadanlıqdır.

Bu purlin maşını tam avtomatikdir və dost HIM ekranı ilə işləmək asandır. O, bir decoiler, təbəqə istiqamətləndiricisi, metal zolaqların düzəldilməsi, avadanlıqların yuvarlanması bölməsi, PLC idarəetmə sistemi, Hidravlik kəsmə, toplama masasından ibarətdir.

Onların əsas üstünlükləri gözəl fərdiləşdirilmiş dizaynlar, güclü korpus çərçivəsi ilə asan və sabit işləmədir

c purlin nədir?

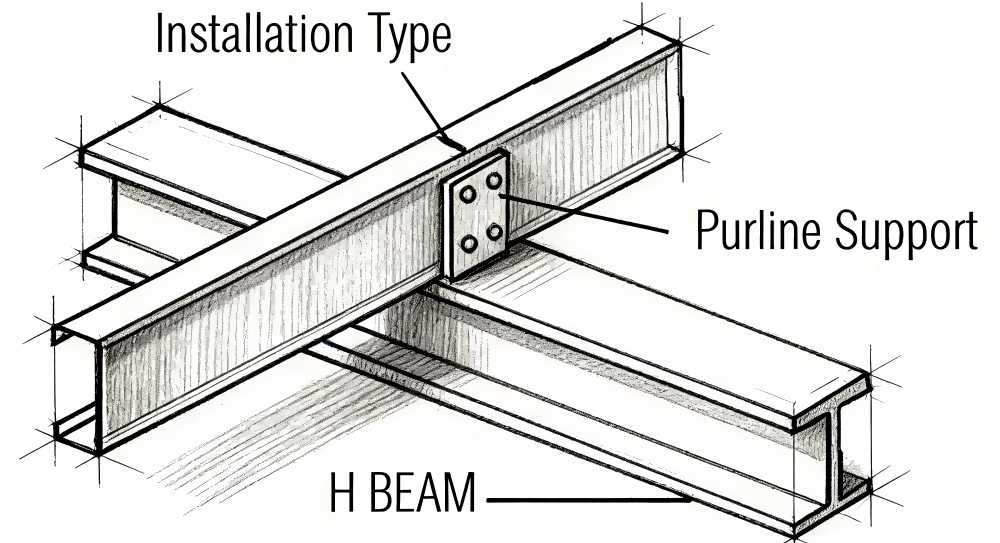

C purlins və ya Cee purlins bina qabığı strukturunun dam və divar kirişlərini formalaşdırmaq üçün nəzərdə tutulmuş C formalı en kəsiyi, üfüqi şüaları olan purlindir.

Onlar dam örtükləri ilə bina arasında oturaraq, təbəqənin möhkəm bağlanmasını və təhlükəsiz yerdə olmasını təmin etmək üçün ona dəstək rolunu oynayırlar.

C-şəkilli purlin üstünlüyü yüngül çəkisi, quraşdırılması və daşınması asan olmasıdır.

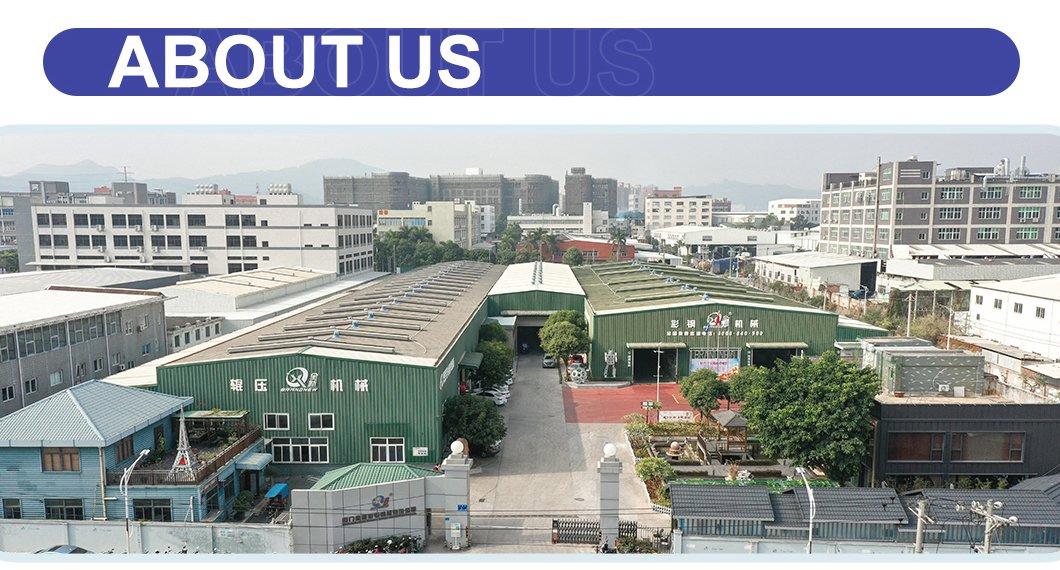

Haqqımızda
